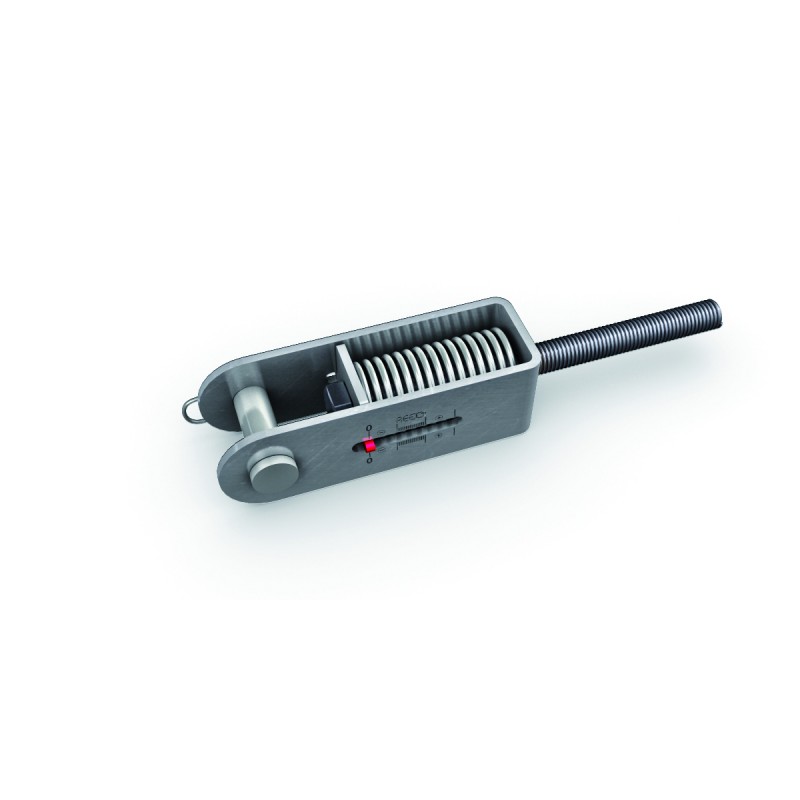

TENSIOMETRO

Accessorio che consente di verificare il corretto tensionamento del cavo sia in fase di prima. Installazione possibile anche in fase di manutenzione. Perfettamente integrato nel tenditore per consentire l’operazione da parte del singolo operatore. Massima semplicità di utilizzo.

Versioni

• acciaio inossidabile AISI 316 (A4)

Caratteristiche

• Il sistema di serraggio consente l’utilizzo a 4 operatori in sistemi flessibili orizzontali (con i pali di estremità PE e intermedio PI), verticali (con le piastre di estremità SVE e intermedia SVI) ed a 3 operatori in sistemi flessibili su lamiera metallica (con i pali MR).
• Il sistema di serraggio è testato secondo UNI 11578:2015 (dispositivi permanenti) e secondo UNI EN 795:2015 + UNI CEN/ TS 16415:2013 (dispositivi removibili).
• Il dissipatore ha un alto potere di assorbimento delle sollecitazioni, per cui la forza massima che si trasmette agli ancoraggi è sempre < 8,5 KN
• Il morsetto serracavo brevettato è semplice e veloce da installare e garantisce un serraggio sicuro.
• Per misurare con certezza la tensione è possibile applicare ad una delle teste del tenditore il tensiometro.
• Il blocco di scorrimento delimita l’area d’intervento del personale dotato di dispositivo di protezione individuale

PER IL FISSAGGIO DI

• Allungare al massimo il tenditore (circa 30 cm)
• Fissare il tenditore al palo/piastra e fissare il perno con la coppiglia.
• Montare il dissipatore all’altro capo della linea con l’occhiolo chiuso dal lato del capo della fune.
• Fissare il capo asolato della fune al tenditore.
• Bloccare il capo libero della fune dal lato del dissipatore tramite il morsetto (inserire nell’asola la redancia)
• Ruotare la canaula del tenditore fino a portare la fune al giusto tensionamento (0,90 ÷ 1,20 kN / 90 ÷ 120 kg).

Idoneo per:

• Sistema di ancoraggio flessibile orizzontale (tipo C)
• Sistema di ancoraggio flessibile verticale (tipo C)
• Sistema di ancoraggio flessibile per lamiera grecata (tipo C)

Compatibile con:

• H-STOP HI
• H-STOP TH
• V-STOP
• F-STOP CAT
