Kit cerchiaggio doppio per palo

Versioni

• acciaio S235JR secondo EN 10025- 2: 2004, zincatura a caldo (≥ 80 μm) secondo EN ISO 1461:2009

Caratteristiche

• Il kit permette l’installazione dei pali girevole PG e deformabile PD su elementi portanti in legno a sezione ridotta oppure su elementi in acciaio che non possono essere forati.
• Il kit è fornito completo di viteria M 12 necessaria al collegamento con la base dei pali.
• I fori sui profili tubolari e sulle piastre sono compatibili con i fori della base del palo girevole PG.

Idoneo per:

• Sistema di ancoraggio puntuale (tipo A)

Con:

• Palo girevole PG
• Palo deformabile PD

MATERIALI DI SUPPORTO

• Travi in legno
• Travi in acciaio

FUNZIONAMENTO

• Inserire la base del palo nelle fessure dei profili tubolari.
• Collegare la base del palo ai profili tubolari utilizzando la viteria M 12 inclusa nella confezione.
• Poggiare il sistema profili tubolari + palo sull’estradosso della trave portante.
• Poggiare le piastre inferiori sull’intradosso della trave portante e collegarle ai profili tubolari superiori attraverso 2 + 2 barre M 12 – 8.8, rondelle e dadi.

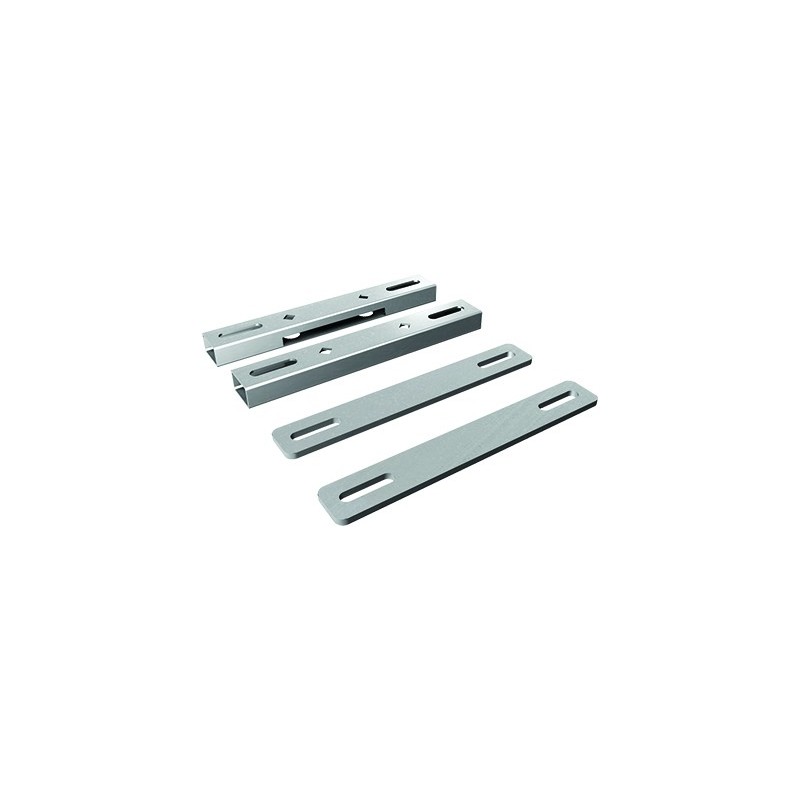

Kit cerchiaggio doppio per palo CONTIENE 2 profili 30 x 50 x 3 mm - L = 350 mm, 2 piastre 50 x 350 x 10 mm, 4 viti M 12 x 25, 4 rondelle M 12, dadi M 12.

IDONEO PER palo di estremità PE, palo intermedio PI, palo girevole PG.
